Présentation
Inspiré par un précédent article réalisé en juin 2016 sur le wiki du FabLab de la cité des sciences, j’ai souhaité également expérimenter la technique du “marquage” laser.
Mon objectif était de réaliser une série de tests sur un bois très tendre, le contreplaqué de peuplier en 3 mm. Il permet d’obtenir des marquages très précis et très contrastés.
Pour rappel, les découpeuses laser du fablab disposent de 2 modes:
- La découpe qui se base sur un dessin vectoriel
- Le gravure qui est un traitement matriciel (point par point)
je vous invite à lire l’article précédent pour plus de détails (ici)
Le “marquage” utilise le mode “découpage” de la machine avec une configuration fine des paramètres suivants :
- la puissance
- la vitesse
- et également le z-offset qui correspond à la focal du laser (son point de convergence)
Un certain nombre d’exemples de réglages sont déjà disponible ici : http://carrefour-numerique.cite-sciences.fr/fablab/wiki/doku.php?id=machines:decoupe_laser:reglages:index
Ces réglages sont une bonne base de départ, mais les ajustements dépendent principalement du type et de la qualité des matériaux utilisés.
Préparation du dessin

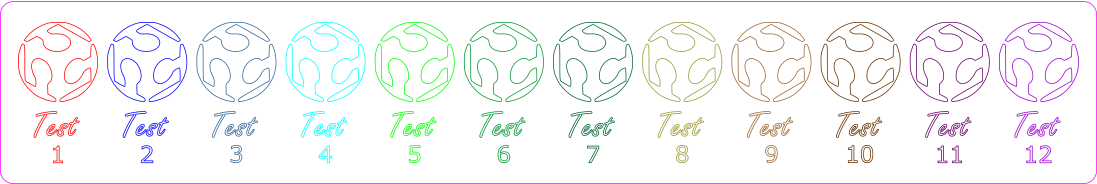

J’ai donc réaliser un dessin vectoriel composé de 12 couleurs :
Ces 12 couleurs correspondent à la palette de travail de la découpeuse.
Une 13eme couleurs à été utilisées pour le cadre.
Test 1 – Réglages de la découpeuse
Pour ce premier test, la vitesse est constante, la puissance est ajustée de 10 à 80
Voici la matrice de réglage:
Test 1 – Résultat

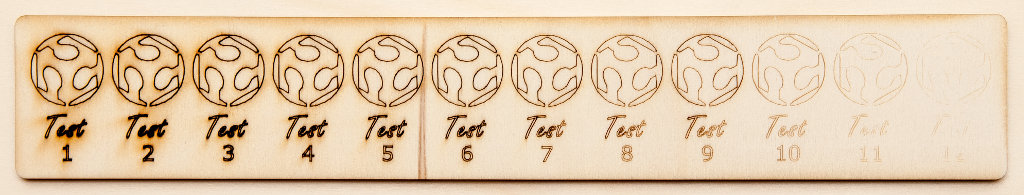

Voici le résultat sur du contreplaqué de peuplier de 3 mm.
Ce bois blanc est très contrasté et donne des résultats intéressant :
Test 1bis – Résultat
Voici une photo intéressante : une vue en tranche
Elle montre les différentes réglages de puissance du laser sur le bord d’une planche de 3mm

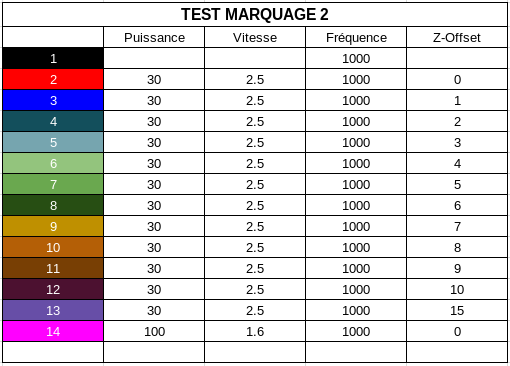

Test 2 (z-offset) – Réglages de la découpeuse
Sur les base du premier test, j’ai retenu le réglage “Test 8” (couleur numéro 9) :
- Puissance : 30
- Vitesse : 2.5
auquel j’ai modifié progressivement le z-offset. Ce qui donne :
Test 2 – Résultat

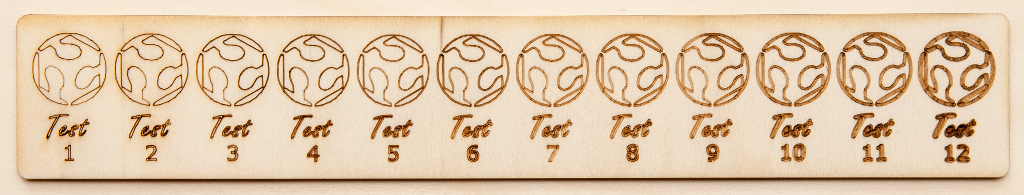

Voici le résultat, toujours sur du contreplaqué de peuplier de 3 mm.
Conclusion
Les résultats sont très intéressants et permettent d’envisager une multitudes de travaux à l’aide du mode « Marquage » des découpeuses laser.
Évidement, les réglages présentés ici doivent être adaptés aux matériaux utilisés. Ils dépendent aussi de la machine : puissance, usure, lentille ….
